Соединение бруса между собой: виды и способы крепления

Прочность деревянной конструкции зависит не только от качества материала. Не менее важно правильно выполнить соединение бруса: от узла зависит, будут ли детали смещаться, появятся ли зазоры и насколько надежной получится сборка. Какие способы используют при строительстве и чем они отличаются? Разбираемся ниже.

Основные способы крепления бруса

Способ соединения выбирают по расположению деталей. Брус можно стыковать в углах, по длине, крест-накрест или под прямым углом. Отдельный вариант - соединение венцов при строительстве стен.

Чаще всего используют:

• врубки «в полдерева» и «в лапу»;
• систему шип-паз;
• шпонки и нагели;
• металлические уголки, пластины, болты и шпильки.

Угловые соединения бывают с остатком, когда концы выходят за плоскость стены, и без остатка - с ровным внешним контуром.

Соединительный крепеж

Для дополнительной фиксации используют деревянные нагели, болты, шпильки, скобы, уголки и пластины. Нагели связывают соседние элементы и ограничивают боковое смещение. Металлический крепеж удобен в каркасах и других узлах, где сложная столярная выборка не требуется.

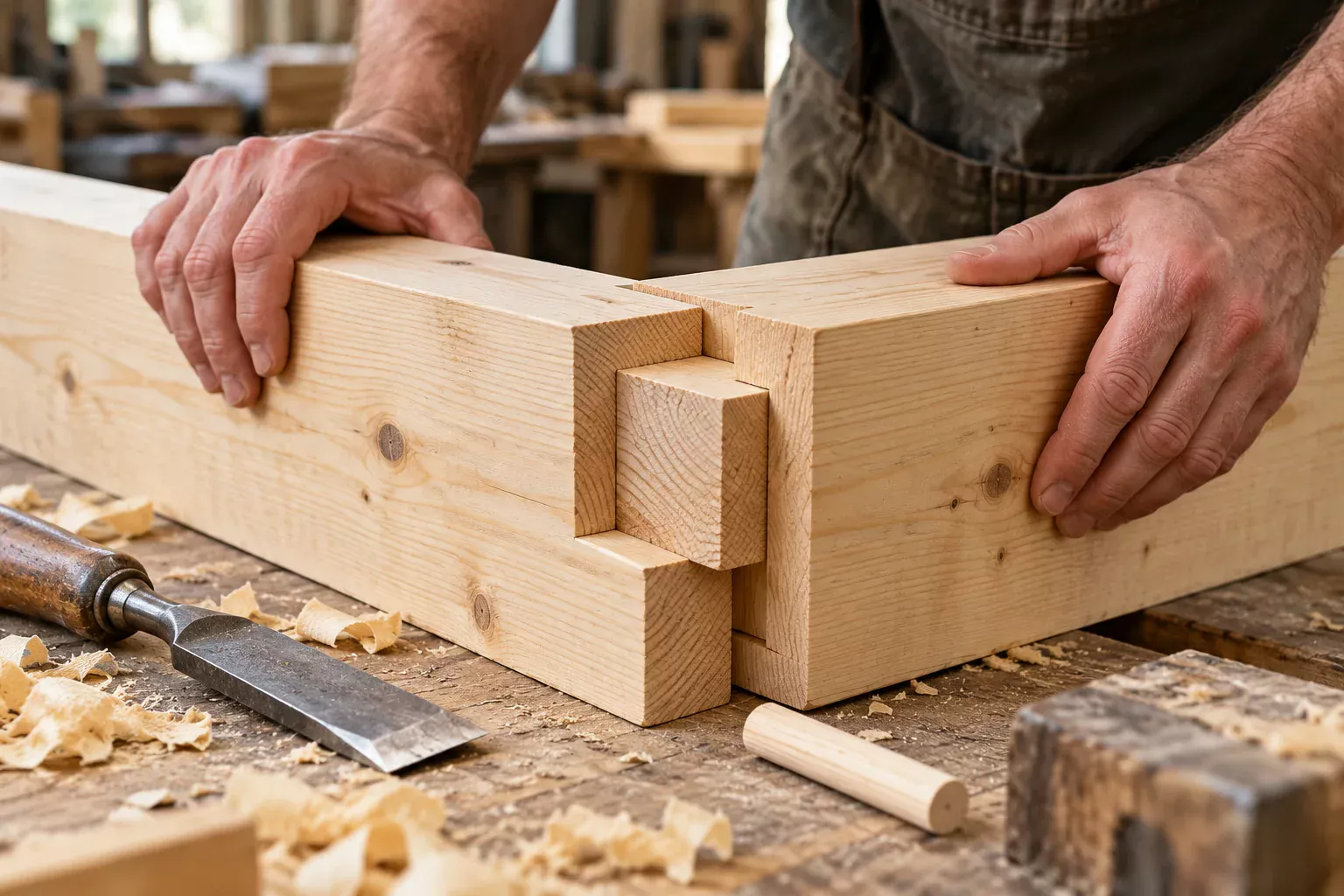

Угловое соединение бруса

При строительстве стен особенно важно правильно выполнить соединение бруса в углах. Здесь детали должны не только удерживаться вместе, но и сохранять геометрию конструкции.

Основные варианты:

• «Ласточкин хвост». В пазах устанавливают трапециевидные шпонки, препятствующие смещению брусьев. Узел требует точной разметки и аккуратной подгонки.

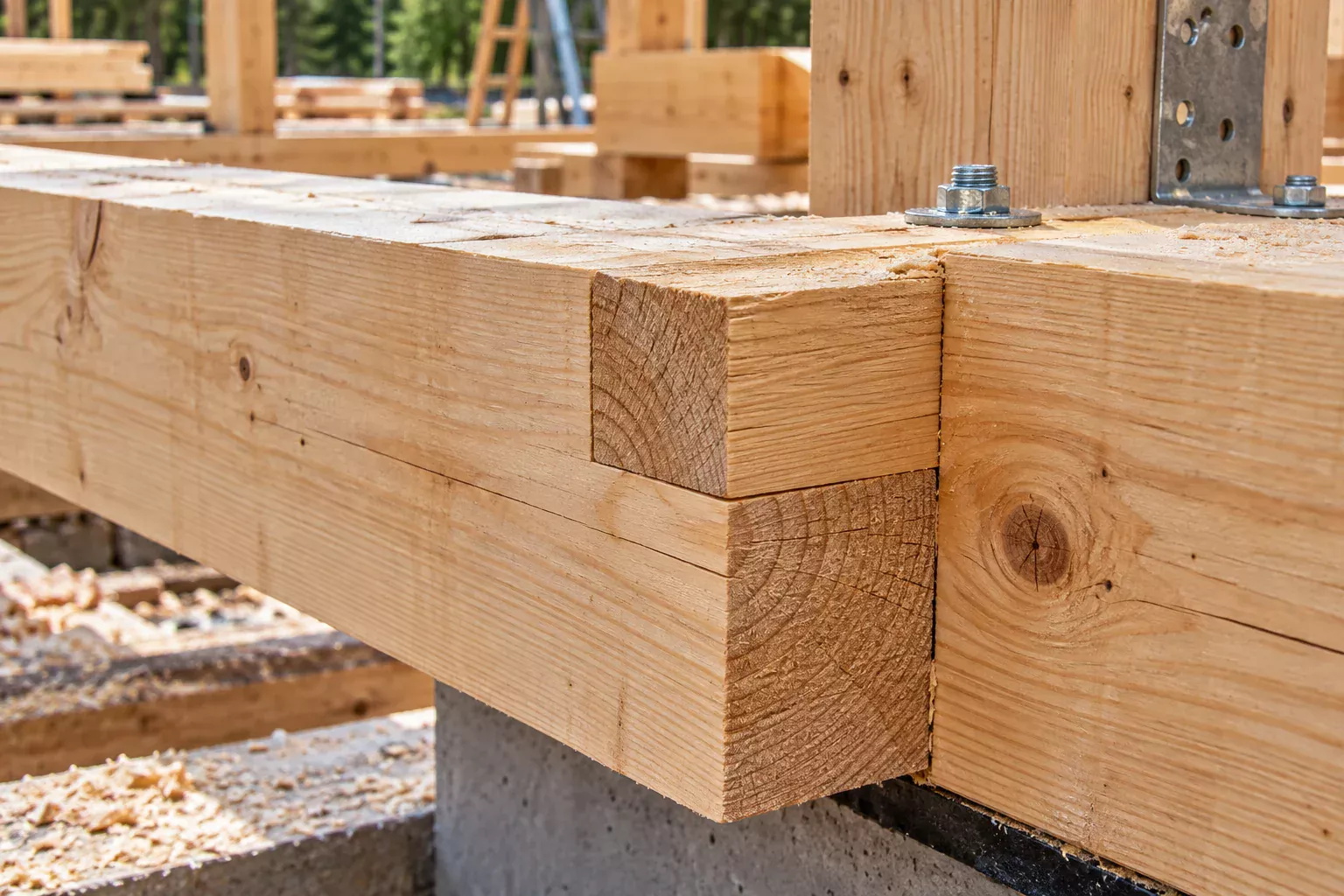

• В полдерева. На двух деталях снимают часть сечения, после чего брусья накладывают друг на друга и фиксируют. Соединение бруса в полдерева сравнительно просто выполнить ручным инструментом.
• В прямую или косую лапу. При прямой лапе торцы подрезают без выступа за внешнюю плоскость стены. Косая форма создаёт замок, который лучше препятствует разъезжанию деталей. Такой тип соединения применяют для углов без остатка.
• На шпонке. В обоих брусьях выбирают пазы и устанавливают деревянную вставку, которая удерживает элементы в заданном положении.
• На коренном шипе. На одном торце формируют выступ, на другом - соответствующий паз. Этот принцип используют и при устройстве «теплого угла», где нет прямой сквозной щели наружу.

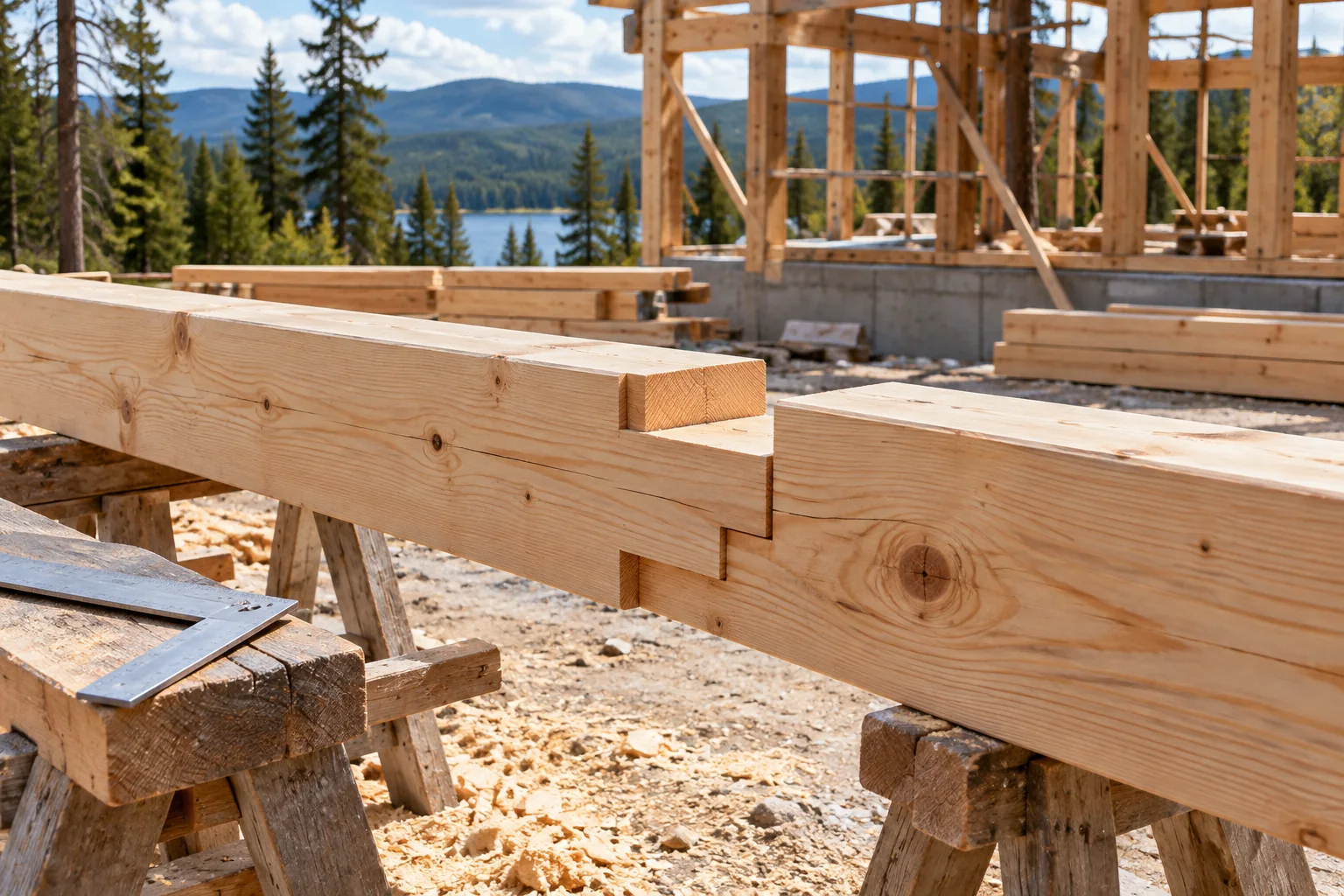

Соединение бруса по длине

Если одной заготовки не хватает, брус сращивают. Простой стык торец в торец подходит только для узлов с надежной опорой и небольшой боковой нагрузкой.

Для продольного соединения используют:

• полдерева - встречные выборки накладывают и фиксируют;
• коренной шип - выступ одного торца входит в паз другого;
• шпонку - одинаковые пазы связывают отдельной вставкой;
• косой замок - ступенчатые выборки препятствуют продольному расхождению.

Для балок, стропил и других ответственных элементов способ сращивания выбирают с учетом расчетной схемы конструкции.

Т-образное соединение бруса

Такой узел получается, когда один брус примыкает торцом к боковой поверхности другого. Коренной шип входит в выбранный паз и удерживает деталь от бокового смещения. Вставная шпонка связывает элементы отдельной деревянной вставкой, а соединение в полдерева распределяет нагрузку по площади выборки. В традиционных узлах также применяют «сковородень» — трапециевидный замок, который препятствует выходу примыкающего бруса из паза.

В каркасных конструкциях применяют уголки, пластины и болты. Для массивных стен подходит врубка, которая распределяет нагрузку по площади древесины.

Крестообразное соединение бруса

Если два элемента пересекаются в одной плоскости, часто делают выборку в полдерева. В каждом брусе снимают часть толщины, после чего детали совмещают заподлицо и фиксируют нагелем или болтом.

Если элементы находятся на разных уровнях, используют опирание и механический крепеж без глубокой выборки.

Межвенцовое соединение бруса

При строительстве стен соседние венцы связывают нагелями. Они ограничивают горизонтальное смещение, но не должны мешать естественному изменению размеров древесины.

Между рядами укладывают уплотнительный материал. Отверстия и крепления располагают так, чтобы соединение оставалось надежным при усадке.

Сравнение способов крепления

Типичные ошибки при креплении бруса

Большинство проблем появляется из-за неточной разметки и неправильной сборки. Самые частые ошибки:

• Слишком глубокая выборка. Чем больше древесины удалено, тем сильнее ослабляется элемент.
• Неплотная примерка. Большой зазор нельзя устранять только затяжкой болта или самореза. Сначала детали подгоняют, затем фиксируют.
• Крепление слишком близко к торцу. При затяжке древесина может растрескаться.
• Отсутствие защиты запилов. Открытые торцы и выборки защищают от увлажнения и биопоражений составами, предусмотренными проектом и условиями эксплуатации.

Как выбрать способ крепления

Сначала необходимо определить назначение узла: угол стены, перегородка, стойка, балка, пересечение или продольное наращивание. Затем необходимо учесть нагрузку, возможное смещение, влажность древесины и требования к теплозащите.

Для простого каркаса часто используют полдерева с механической фиксацией. В углах дома из обычного или профилированного бруса применяют прямую либо косую лапу, коренной шип или ласточкин хвост. Конкретный тип соединения выбирают по нагрузке и требованиям к теплозащите. Если сложная врубка не нужна, подходят металлические коннекторы.

Перед разметкой стоит проверить размеры бруса, чтобы паз или выборка не ослабили элемент сильнее, чем предусмотрено конструкцией.

Пошаговая технология соединения бруса

Как собирают узел:

1. Размечают паз, шип или выборку на обеих деталях.
2. Выполняют запил и удаляют лишнюю древесину.
3. Делают сухую примерку без окончательной фиксации.
4. Устраняют перекосы и подгоняют поверхности.
5. Обрабатывают открытые участки защитным составом, если это предусмотрено.
6. Собирают узел и устанавливают нагели, болты, пластины или другой крепеж.
